Торцовочный станок

- Станок предназначен: для поперечной распиловки досок, горбыльной доски, щитов из древесины хвойных и лиственных пород
- cтанок имеет верхнее расположение пилы

- Это полуавтоматический торцовочный станок с пневматическим подъёмом пильного диска.
- Его можно использовать как отдельно, так и в технологической линии, для вырезания дефектов, изготовления элементов мебели, дверей, рам и переплётов, на любом деревообрабатывающем производстве.
- Расчётная производительность 5 - 45 операций в минуту.
Технические характеристики | СТИЛ-1 |
---|---|
Размеры обрабатываемого материала (толщина / ширина), мм: |
до 150 / до 400
|
Максимальный диаметр устанавливаемой пилы, мм |
450
|
Посадочный диаметр пилы, мм |
50
|
Количество операций в минуту |
5 - 45
|
Количество электродвигателей, шт. |
1
|
Мощность электродвигателя, кВт |
3
|
Скорость резания, м/с. |
60
|
Частота вращения шпинделя, об/мин |
3000
|
Габариты станка, мм. |
1650 х 950 х 630
|
Масса станка, кг |
210
|
Технические характеристики | СТИЛ-2А |
Размеры обрабатываемого материала (толщина / ширина), мм: |
10 - 100 / 20 - 150
|
Максимальный диаметр устанавливаемой пилы, мм |
400
|
Посадочный диаметр пилы, мм |
50
|
Количество операций в минуту |
5 - 45
|
Давление воздуха в сети, кг/см2 |
4 - 5
|
Частота вращения шпинделя, об/мин |
3000
|
Мощность электродвигателя, кВт |
5.5
|
Габариты, мм |
790 х 750 х 1000
|
Масса, кг |
300
|

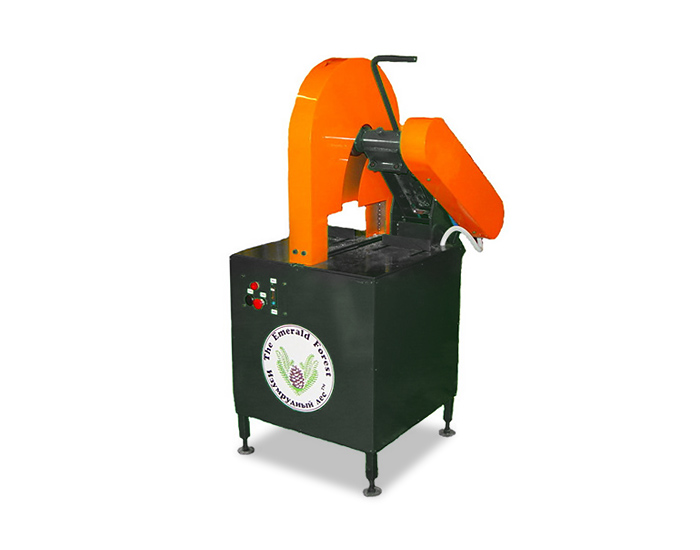

Особенности станка СТИЛ-1:
• Патрубок для подсоединения к эксгаустерной установке (системе)
• Максимальная безопасность при работе на станке
• Удобный пульт управления
• Легкий ход пильного маятника станка
• Надежность и простота эксплуатации и обслуживания

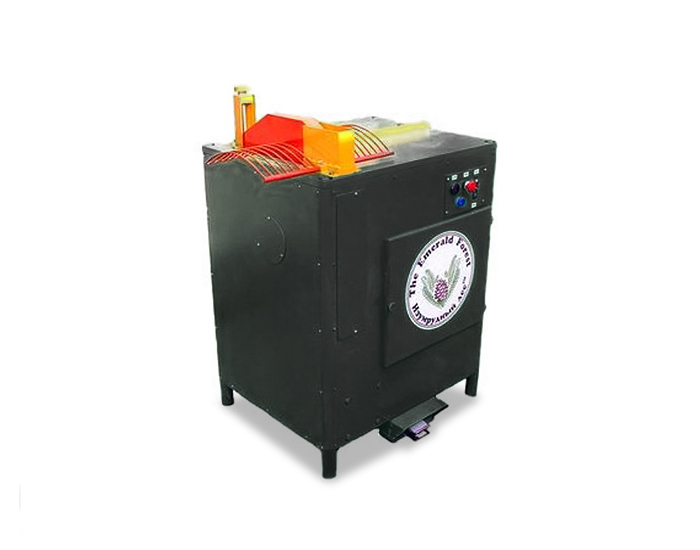

Преимущества СТИЛ-2А:
Безопасность : Лезвие пилы всегда вращается внутри защитного кожуха. Деталь всегда надёжно зажата в процессе распила. Только в финальной стадии распила часть лезвия выходит наружу, но и в этот момент защитная стойка предохраняет руку оператора от случайного контакта с лезвием.
Высокая точность : Пила гарантирует прямую и ровную линию отреза в течение многих лет функционирования точно по заданным размерам.
Легкость в управлении : Все органы управления легко доступны оператору. Стартёр приводного двигателя и переключатель пневмосистемы расположены на лицевой панели, процесс отреза управляется ножным пневматическим выключателем.
4 - х ступенчатый процесс:
1. Прижим и защитный кожух опускаются и зажимают деталь
2. Деталь зажата, пила поднимается из стола и производит распил
3. По завершении распила пила опускается в стол
4. Прижим и защитный кожух поднимаются и высвобождают деталь
